Wyważanie wentylatora chłodni kominowej w centrum danych

Kontekst

Kolokacyjne centrum danych w Holandii eksploatuje cztery wentylatory wyciągowe chłodni kominowych, pracujące 24/7 i odprowadzające ciepło z 1200 szaf serwerowych. Każdy wentylator — jednostka osiowa z sześcioma łopatkami przy 720 RPM — stoi na dachu bezpośrednio nad halą serwerów. Po dwóch latach ciągłej pracy osady kamienia i drobna erozja łopatek doprowadziły do narastającego niewyważenia. Drgania łożyska od strony napędu osiągnęły 9,8 mm/s RMS, przekraczając strefę C normy ISO 10816 i powodując słyszalny niskoczęstotliwościowy szum w serwerowni poniżej.

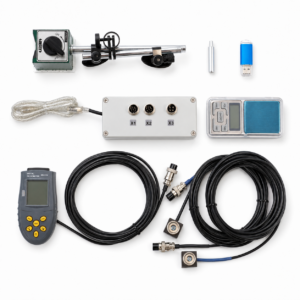

Umowa SLA obiektu wymaga dostępności na poziomie 99,99%. Demontaż wentylatorów w celu wyważania warsztatowego nie wchodził w grę w sezonie chłodniczym. Wyważanie na obiekcie za pomocą Balanset-1A zaplanowano na okno serwisowe.

Przygotowanie

Prace przeprowadzono na jednostce nr 3, wentylatorze w najgorszym stanie. Falownik (VFD) zablokowano na 720 RPM. Jeden czujnik MEMS zamocowano magnetycznie na obudowie łożyska silnika od strony napędu. Pasek odblaskowy tachometru umieszczono na sprzęgle wału. Panele osłony wentylatora otwarto, ale wirnik pozostał zamontowany.

Procedura pomiarowa

Uruchomienie 1 — pomiar wyjściowy
Drgania: 9,8 mm/s RMS przy 1× RPM. Brak istotnej składowej 2×, co potwierdza niewyważenie, a nie rozosiowanie.

Uruchomienie 2 — masa próbna
Masę próbną 45 g przykręcono do jednego z istniejących otworów wyważających na piaście wentylatora przy znaczniku odniesienia 0°. Balanset-1A obliczył wektor korekcji.

Uruchomienie 3 — korekcja
Korekcja: 32 g pod kątem 228°. Zamontowano przy użyciu stalowej podkładki i śruby M8 w najbliższym otworze piasty.

Drgania końcowe: 0,9 mm/s RMS — z dużym zapasem w strefie A. Odczyty miernika poziomu dźwięku na poziomie hali serwerów spadły o 14 dB dla tonu dominującego.

Rezultat

Jednostkę nr 3 wyważono w 25 minut. Pozostałe trzy wentylatory wyważono na tej samej zmianie. Temperatura łożyska jednostki nr 3 spadła o 11 °C w ciągu dwóch godzin, co wskazuje na znacznie zmniejszone obciążenie promieniowe.
